Фальцевально-склеивающие линии

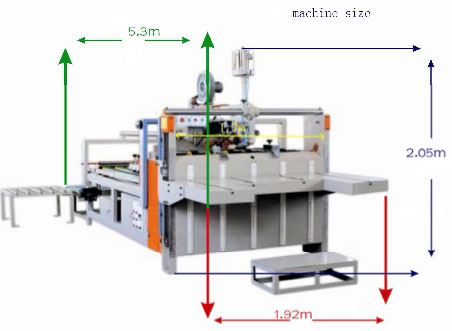

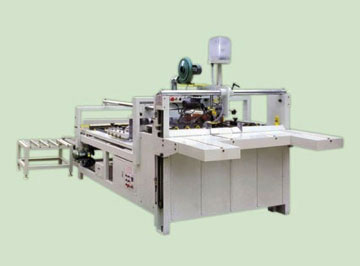

Полуавтоматическая фальцевально-склеивающая машина ZXJ-2600A предназначена для склейки 4-хклапанных гофрокоробов в полуавтоматическом режиме, т.е. необходимо участие оператора при подаче заготовок.

Технические данные

Параметры

Производительность

до 80 лист/мин

Максимальный формат заготовки (в зависимости от модели)

2200-2600х1400 мм

Минимальный размер заготовки

600х250мм

Толщина заготовки

<11мм

Клей Поливинилацетатная дисперсия

(клей ПВА)

Установленная мощность

4,25 кВт

Габаритные размеры

5300х1920х1520 мм

Вес

1800 кг

Особенности конструкции

  • Ручное фальцевание, механическая подача, автоматическое промазывание клеем соединительных клапанов.
  • Приемный стол с подъемным механизмом управляется автоматически с помощью фотодатчика.
  • Ротационное устройство нанесения клея с автоматическим восполением потерь обеспечивает непрерывную работу машина.
  • Электрический счетчик обеспечивает заданное количество коробов в пачке
  • Боковой транспортер выводит готовую пачку в зону работы обвязочной машины.
  • Формирователь пачек (подбойщик), воздушный насос и пневматический обжим обеспечивают правильную форму конечной продукции.

Фото:

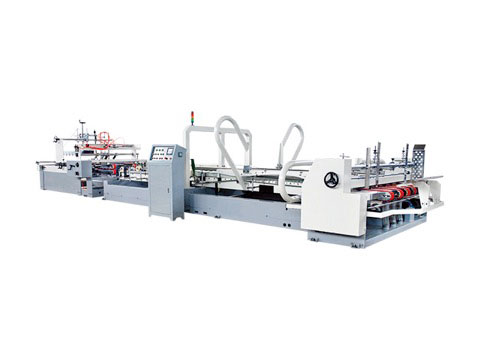

Скоростная автоматическая фальцевально-склеивающая линия QZD предназначена для склейки четырехклапанных гофрокоробов с одной точкой склейки.
Линия QZD сформирована по модульному принципу и состоит из следующих секций:

  • Секция вакуумно-ременной подачи заготовок;
  • Клеевой узел;
  • Секция фальцевания;
  • Секция формирования и выравнивания пачек;
Дополнительные опции:
  • Автоматический обвязчик;

Модель

QZD-2000

QZD-2400

QZD-2800

Требуемая мощность

6.5kw

8.0kw

10.5kw

Max. Размер заготовки

1000 × 2000мм

1200 × 2400мм

1400 × 2800mm

Min. Размер заготовки

260 × 600мм

300 × 800мм

300 × 800мм

зона установки

2400 × 13500mm

2800 × 15500mm

3000 × 15500mm

Тип обрабатываемого материала

Трех-, пятислойный картон, профили А, В, С,

Трех-, пятислойный картон, профили А, В, С,

Трех-, пятислойный картон, профили А, В, С,

Тип фальцевания

вверх

вверх

вверх

Управление

Компьютеризирована, сенсорный экран

Компьютеризирована, сенсорный экран

Компьютеризирована, сенсорный экран

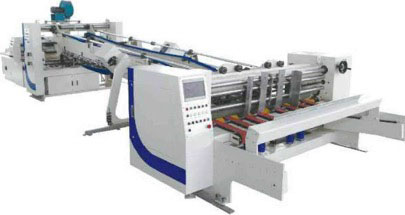

Автоматические фальцевально-склеивающие линии серии QZD используются автономно в комплекте с узлом автоподачи и предназначены для склеивания заготовок гофрокоробов.
Русифицированная компьютеризированная система управления
Состав линии:

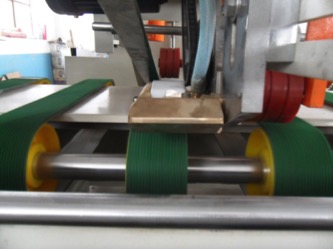

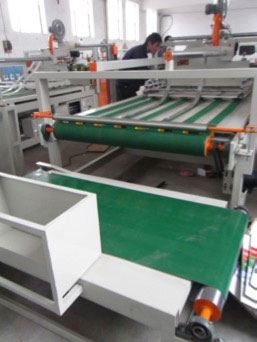

  1. Секция подачи
    1. Ременная подача с вакуумным прижимом. Задние ограничители регулируются по высоте для более плавной и удобной подачи заготовок.
    2. Специально изготовленные высококачественные ремни подачи обеспечивают высокое сцепление с заготовкой.
    3. Передние ограничители настраиваются под любой тип гофрокартона.
    4. Секция оборудована двумя боковыми ограничителями.
  2. Клеевой узел
    1. Простая и надежная конструкция.
    2. Клеевой узел легко промывается.
    3. Имеется отдельный привод для предотвращения высыхания клея при остановке машины.

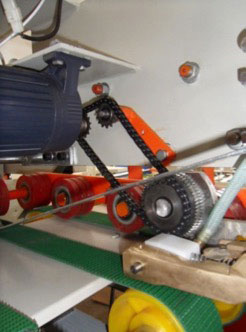

  3. Секция фальцевания
    1. Настройка линии на заданный типоразмер коробки осуществляется с помощью электроприводов путем перенастройки двух направляющих.
    2. В секции фальцевания заготовка протягивается транспортерными ремнями и складывается в первой половине транспортера пластиковыми направляющими, а во второй половине транспортера — роликами и ремнями.
    3. Скорость ремней контролируется частотными преобразователями, которые имеют цифровую индикацию, выведенную на пульт управления транспортера складывания.
    4. Транспортер складывания оснащен натяжителями ремней.
    5. Оборудована дополнительными фальцующими роликами, повышающими качество выравнивания геометрии короба.

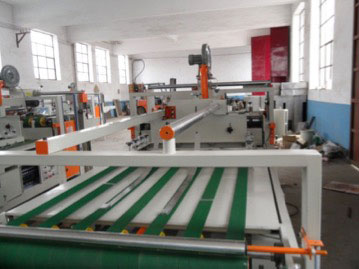

  4. Секция формирования и выравнивания пачек
    1. Механическая настройка на ширину короба.
    2. Подбойник служит для выравнивания короба после фальцовки.

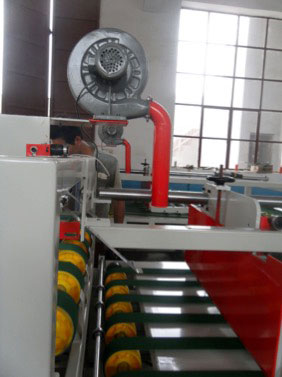

    3. Транспортировка в счетчик-эжектор производится вакуумными транспортерными ремнями.

Технические характеристики

Характеристика

Показатель

Максимальный размер заготовки, мм

2600 х1200

Минимальный размер заготовки, мм

720 х 260

Тип обрабатываемого материала

Трех-, пятислойный картон, профили А, В, С, АВ и ВС

Тип фальцевания

Вниз

Максимальная скорость склейки, лист/мин

До 150 (зависит от формата заготовки)

Общий вес, кг

9 500

Установленная мощность, кВт

14,5

Габаритные размеры, мм

12700 х 4200 х 2300

Автоматическая фальцевально-склеиваюшая линия модели АFG-1226, по выбору Заказчика, поставляется в двух вариантах: «in-line» для работы в единой производственной линии вместе с принтер-слоттером, либо «of-line» (стоящей отдельно от линии производства гофротары), для этого комплектуется столом автоматической подачи заготовок.
