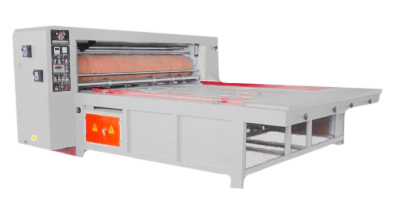

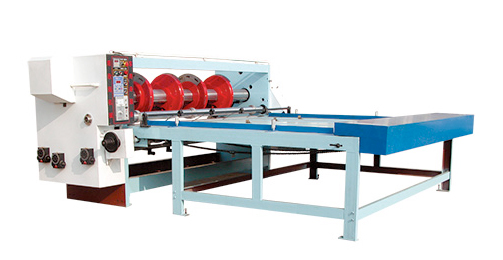

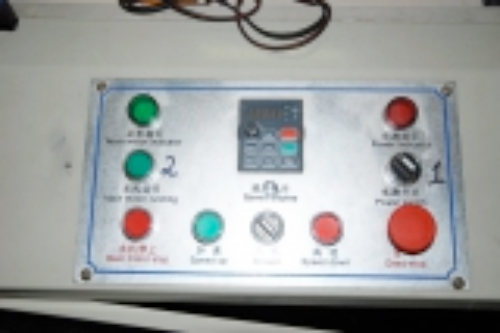

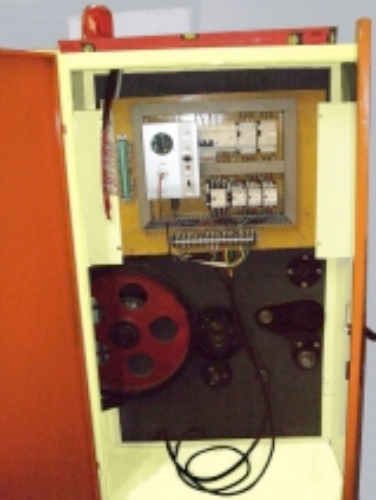

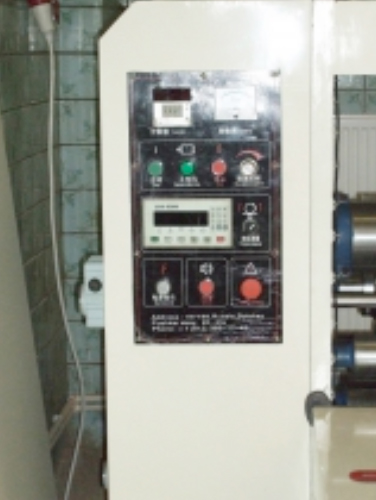

Станок модели RD предназначен для изготовления четырехклапанных гофрокоробов (с нанесением поперечной рилевки) в полуавтоматическом режиме без нанесения флексопечати. Есть возможность использовать гофрокартон всех типов.
Основные характеристики
- Полуавтоматическая подача заготовок.

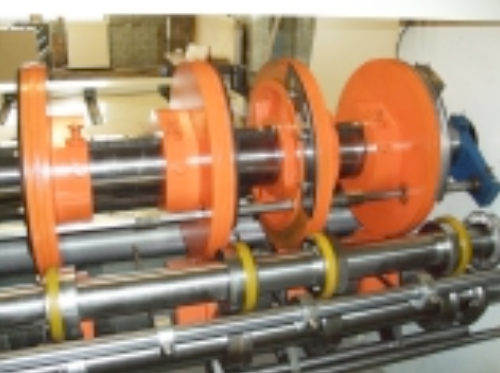

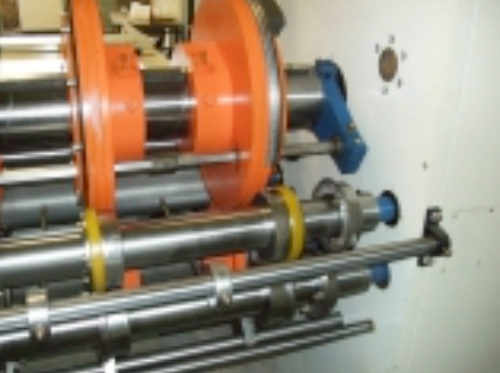

- Все валы приводные, на просекательных валах, кроме просекательных ступиц (трех или девяти) расположены ступицы отруба бокового клапана (одна пара) и одна пара дисковых ножей.
- На рилевочных валах установлены четыре пары рилевочных муфт, с возможностью рилевки по необходимому заказчику типу.
| Технические данные | RD-2000 | RD-2200 | RD-2500 |
| Производительность (заг./мин) | 60 | 60 | 60 |
| Макс. формат заготовки (мм) | 1470x1950 | 1470x2170 | 1470x2450 |
| Мин. формат заготовки (мм) | 400x500 | 400x500 | 400x500 |
| Ширина просечки (мм) | 7 | 7 | 7 |
| Глубина слоттинга (мм) | 350 | 350 | 350 |
| Мин. расстояние между просечками (мм) | 150 | 150 | 150 |
| Точность реза (мм) | ±1,5 | ±1,5 | ±1,5 |
| Мощность (кВт) | 5,5 | 6,5 | 7,5 |
| Габаритные размеры (мм) | 6070х10400х2600 | 6370х10400х2600 | 6670х10400х2600 |
| Масса (кг) | 2 900 | 3 200 | 3 500 |

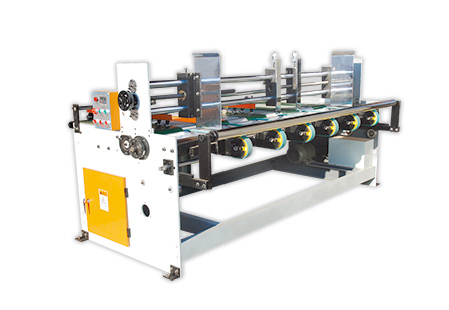

Слоттер для изготовления заготовки четырехклапанных гофроящиков KFQ с автоматической подачей заготовок
Станок слоттер модели KFQ предназначен для изготовления заготовки четырехклапанного гофрокороба, т.е. для просечки и нанесения поперечной рилевки на заготовки гофрокоробов, решеток, вкладышей, прокладок и обечаек для них. Работает с гофрокартоном всех типов. Станок широко используется в производстве ящиков из 3-х, 5-ти и 7-ми слойного гофрокартона.

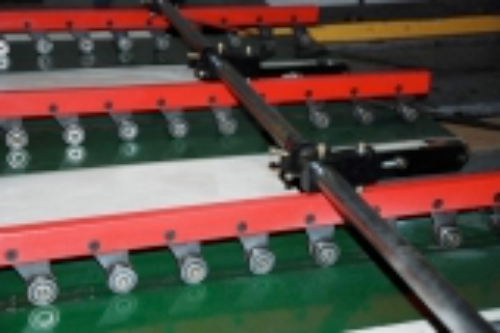

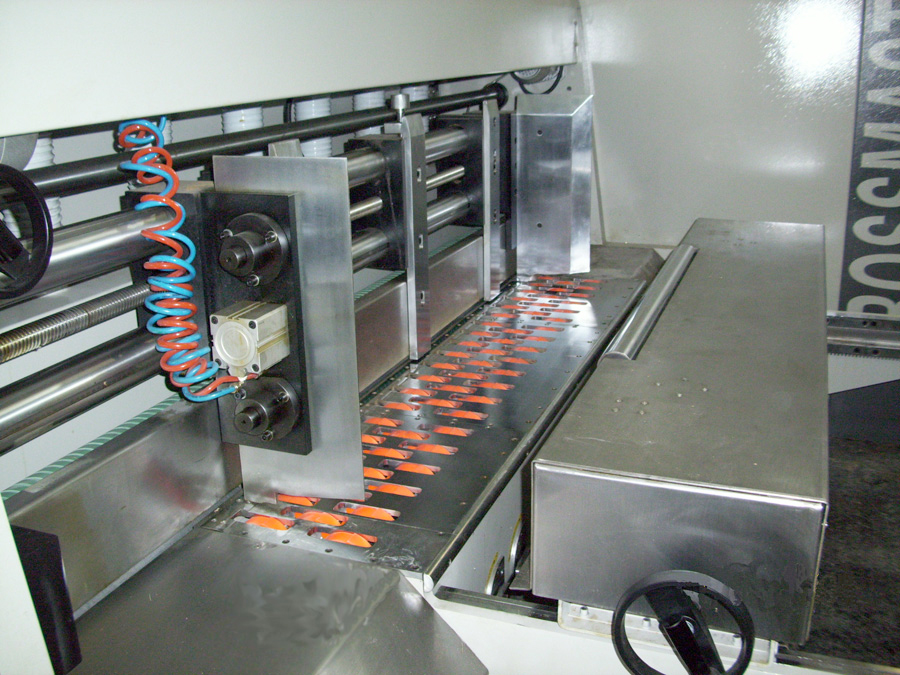

Стол подачи с вакуумным прижимом заготовки картона:
Основные технические параметры :
| Модель | 1020 | 1428 | 1630 | 1832 | 2234 | 2536 |
| Максимальная скорость (листов / мин) (шт / мин) | 120 | 120 | 120 | 120 | 120 | 120 |
| Оптимальная скорость (листов / мин) Скорость эконом-класса (шт / мин) | 80-100 | 80-100 | 80-100 | 80-100 | 80-100 | 80-100 |
| Максимальный формат заготовки картона , мм. | 980 × 2200 | 1400х3000 | 1600х3200 | 1800х3400 | 2200х3600 | 2500х3800 |
| Минимальный формат заготовки картона, мм. | 250 × 530 | 380 × 550 | 400 × 550 | 500 × 700 | 550 × 700 | 600 × 700 |
| Максимальная глубина паза (мм) | 250 | 390 | 430 | 490 | 580 | 660 |
| Толщина картона , мм | 3 , 5, 7 | |||||
| Ширина прорези клапана (мм) | 7 | |||||
| Минимальное расстояние между прорубными пазами (ножи в одном и том же направлении)., мм. | 110х110х110х110 | |||||
| Ширина клапана под склейку, мм. | 50 | |||||
| Мощность двигателя , Квт. | 1,5-2,2 | |||||
| Погрешность вырубки , мм. | ≤ ± 1,5 | |||||
Особенности конструкции:
- Автоматическая система подачи с вакуумной подачей позволяет независимо регулировать силу вакуумного притяжения в зависимости от степени коробления материала.
- Автоматический синхронный толкатель обеспечивает быструю и точную подачу.
- Для настройки под размер материала толкатель может перемещаться в продольном направлении.
- Подача имеет механизм экстренной остановки при возникновении сбоев в работе.
- Положение нижних просекательных ножей и рилевочных роликов можно синхронно изменять в осевом направлении для настройки расстояния между просечками и рилевками.
- Положение задних ножей и углового ножа регулируется вручную при установке высоты ящика.
- Ручная регулировка фазы позволяет изменять положение просечек в продольном направлении.
- Каждый агрегат станка оборудован устройством для регулировки зазоров под разную толщину картона.

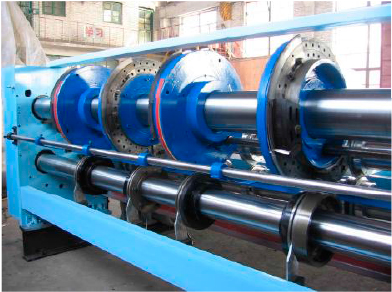

Ротационные станки YK предназначены для производства заготовкок гофрокоробов любой конфигурации из трех- и пятислойного гофрокартона c использованием ротационных вырубных форм. Подача заготовок происходит в полуавтоматическом либо в автоматическом режиме . Стол подачи устанавливается по желанию заказчика (полуавтоматическая ручная подача заготовок, либо автоматическая подача с вакуумным прижимом).
Вырубка гофрокоробов выполняется при помощи штанцформы с закрепленными на ней режущими и биговальными линейками. Контрвал облицован полиуретановыми бандажами, для увеличения срока службы, снабжен механизмом, осуществляющим его продольное смещение, относительно ножей штанцформы при каждом рабочем цикле.
Высечка и нанесение рилевок на заготовки из гофрокартона любой сложности. Высечка производится с помощью ротационной высекательной штанцевальной формы (загнутая на радиус вала фанера с вправленными в нее высекательными, биговальными и перфорационными ножами), закрепленной на валу. Под воздействием давления вала штанцформа «продавливает» картон в заданных местах.
Контрвал облицован полиуретановыми бандажами, оснащен механизмом продольного смещения при каждом рабочем цикле.
| Технические данные | YК-2000 | YК-2300 | YК-2600 |
| Производительность (заг./мин) | 60 | 60 | 60 |
| Макс. формат заготовки (мм) | 1370х2000 | 1370х2200 | 1370х2500 |
| Эффективная площадь высечки (мм) | 1350х1800 | 1350х2100 | 1350х2200 |
| Мощность (кВт) | 5.5 | 6.5 | 7.5 |
| Габаритные размеры (мм) | 3700х2800х1900 | 3700х3000х1900 | 3700х3300х1900 |
| Масса (кг) | 2 800 | 3 200 | 3 600 |

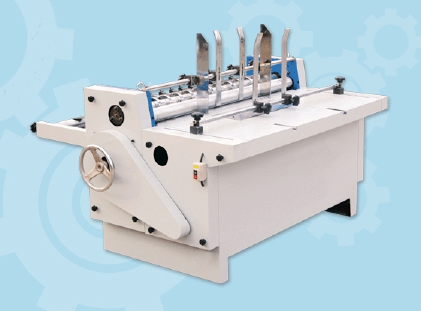

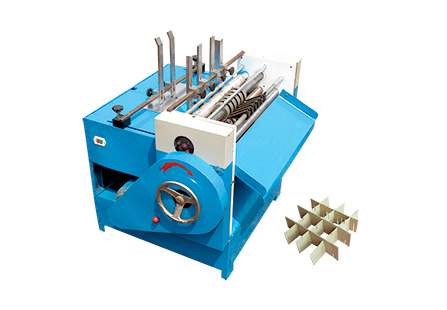

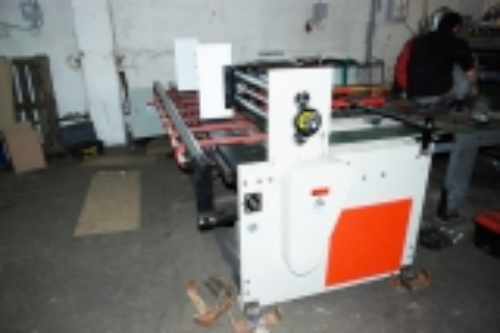

Высокоскоростная автоматическая машина-слоттер для изготовления решетки в гофроящик модель GBJ предназначена для изготовления решетки в гофроящик из полосы гофрокартона.
Используется для просечки трех и пяти - слойного гофрокартона и жесткой бумаги. Минислоттер широко применяется при производстве упаковки для легко бьющихся предметов, например стеклянных бутылок и банок. Эта машина характеризуется точной подачей, большим диапазоном регулирования, высокой эффективностью.
Станок состоит из стола автоподачи с реечным механизмом подачи заготовок , валов с просечными ножами, транспортера удаления готовой продукции. Решеточник имеет плавную регулировку скорости работы.
Технические характеристики моделей серии GBJ:
| Модель | GBJ800a | GBJ800b | GBJ900 | GBJ1000 | GBJ1100 | GBJ1200 |
| Максимальный размер заготовки картона , мм. | 800*300 | 800*420 | 900*420 | 1000*420 | 1100*420 | 1200**420 |
| Минимальный размер заготовки картона, мм. | 100*75 | 100*90 | 100*90 | 100*90 | 100*90 | 100*90 |
| Минимальное расстояние между просечками, мм. | 45mm | 45mm | 45mm | 45mm | 45mm | 45mm |
| Ширина просечек , мм. | 3-5mm | 3-5mm | 3-5mm | 3-5mm | 3-5mm | 3-5mm |
| Скорость подачи заготовок, шт./ мин. | 120 times/min | 120 times/min | 120 times/min | 120 times/min | 120 times/min | 120 times/min |
| Макс. глубина просечки (мм) | 140 | 200 | 200 | 200 | 200 | 200 |
| Количество просечных ножей * | 9 | 9 | 9 | 9 | 9 | 9 |
| Масса, кг. | 400 | 450 | 500 | 550 | 580 | 600 |
| Мощность (кВт) | 2,0 | 2,0 | 2,2 | 2,2 | 2,2 | 2,2 |
| Габаритные размеры (мм) | 1550*1350*1220 | 1550*1350*1220 | 1550*1450*1220 | 1550*1550*1220 | 1550*1750*1220 | 1550*1850*1220 |

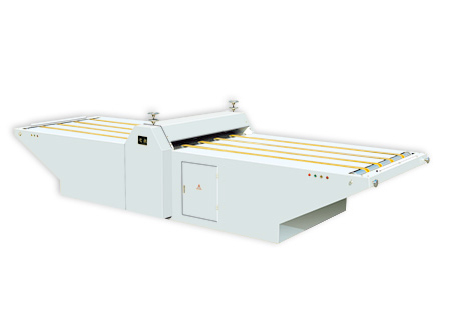

Высекательный пресс предназначен для производства тары и упаковки из картона и гофрокартона, т.е. высечки разверток четырехклапанных гофрокоробов и гофрокоробов сложной формы.
Принцип работы высекательного пресса заключается в следующем: на стол подачи устанавливается плоская штанцформа, на нее сверху укладывается лист картона. Затем штанцформа с листом прокатывается под валами. Станок имеет простую кострукцию, что позволяет осуществлять быструю перенастройку. Удобен в работе и обслуживании.
| Технические данные | ZQ-1400 | ZQ-1600 | ZQ-1800 |
| Производительность (заг./мин) | 10-15 | 10-15 | 10-15 |
| Макс. формат заготовки (мм) | 1400х1800 | 1600х2000 | 1800х2500 |
| Мощность (кВт) | 1,3 | 1,5 | 2,2 |
| Габаритные размеры (мм) | 4000х1900х1250 | 4500х2000х1250 | 6000х2500х1250 |
| Масса (кг) | 1000 | 1100 | 1200 |

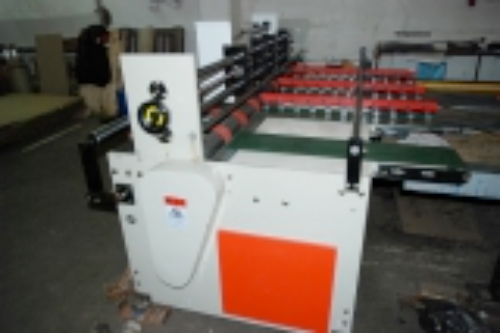

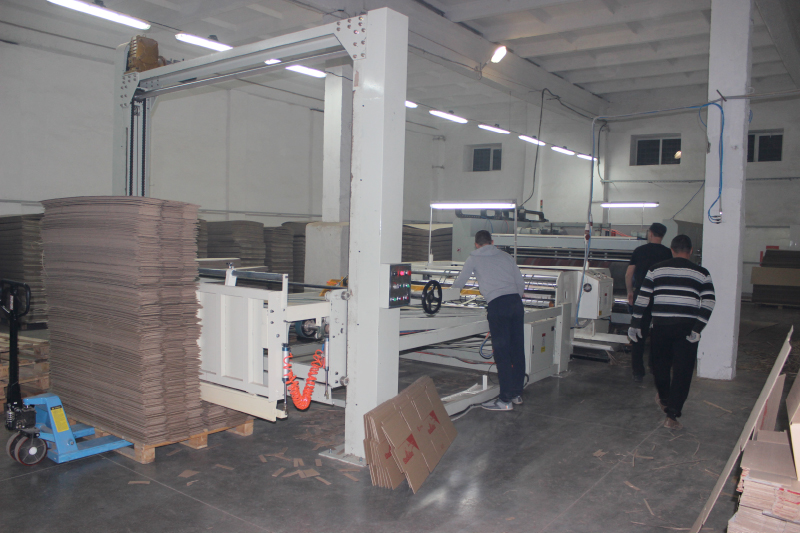

Автоматическая подача заготовок

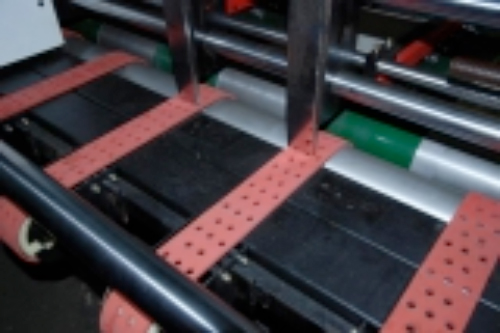

На стандартных полуавтоматических линиях заготовки подаются оператором в ручном режиме – по одной. Система автоматической подачи заготовок позволяет загружать пачку заготовок, как на автоматических переработках и осуществлять подачу в автоматическом режиме на большой скорости, что достигается благодаря вакуумно-ременной подаче. Автоподача подходит для всех типов линий переработки с цепным (ручным) столом подачи.
Оснащена вакуумным прижимом заготовок. Устройство автоподачи позволяет автоматизировать Вашу полуавтоматическую линию переработки и существенно увеличить объем выпускаемой продукции.
Технические характеристики:
| Технические данные | Автоматическая подача заготовок |
| Производительность (заг./мин) | 60-120 |
| Макс. размер заготовки (мм) | 2600 х 1100 |
| Мин. размер заготовки (мм) | 400 х 200 |
| Мощность (кВт) | 2 |
| Габаритные размеры (мм) | 2800 x 2100 x 1500 |
| Масса (кг) | 1 300 |
- Листоукладчик может работать в автоматическом и ручном режиме;
- Высота складирования готовой кипы: 1600 мм;
- Ремни листоукладчика имеют возможность регулировок;
- Высота накопительной платформы имеет возможность регулировки;
- Автоматический подбойщик пачек в накопительной корзине.
